ERS105X105-01CCV64
700 mA · 17 W

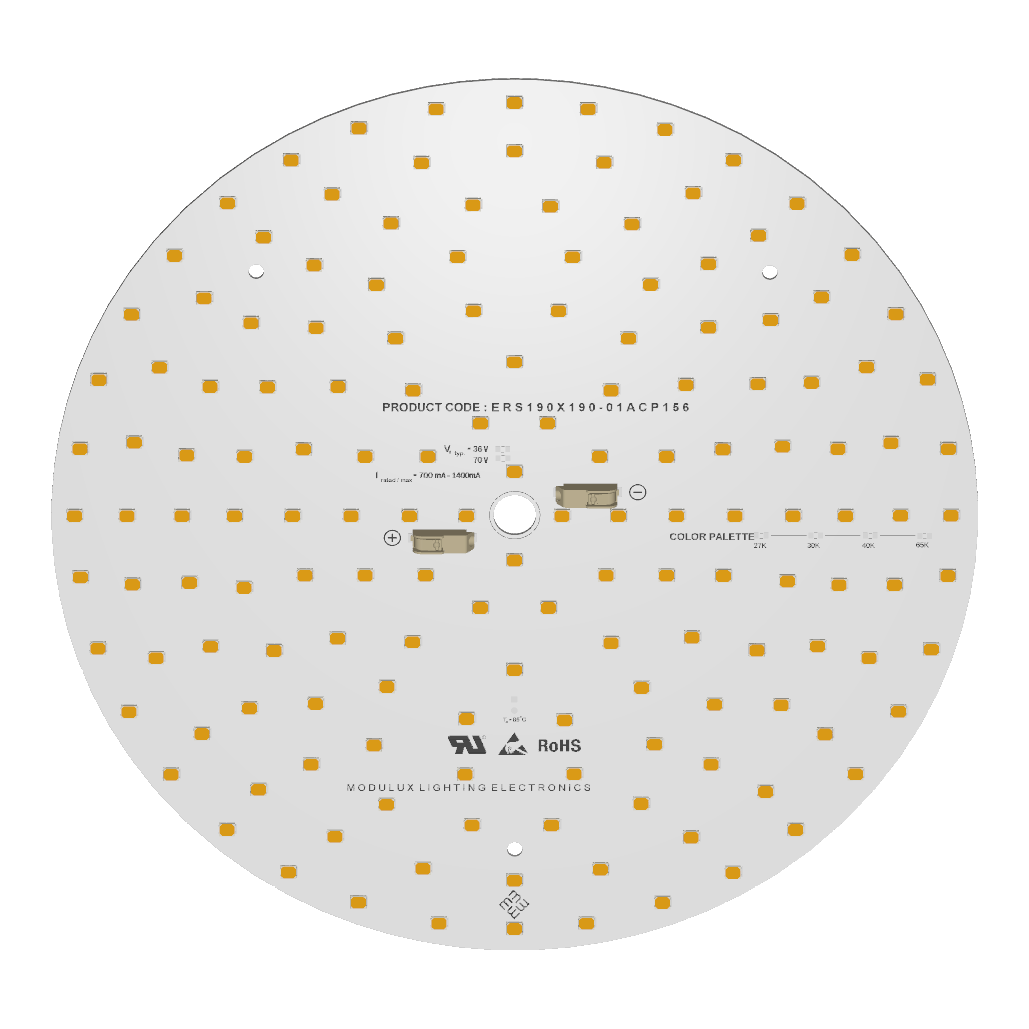

ERS190X190-01ACP156 | Downlight LED Modül
190 mm, 156 Bridgelux 2835 3AAT LED, 1400 mA sabit akım; 1,0 mm alüminyum PCB ve iki WAGO konnektör.
| Besleme | 700–1400 mA sabit akım; katalog hesabı 1400 mA |
|---|---|
| Gerilim / güç (1 kart) | ≈34.99 V / ≈48.99 W tipik |
| LED / devre | 156 × Bridgelux 2835 3AAT; 12S13P |
| LED akımı | 107,7 mA nominal; eşit kol akımı varsayımı |
| PCB | Ø190 mm / alüminyum / 1,0 mm |
| Bağlantı | 2 × WAGO 2060-451/998-404 |
| Montaj | Kaplamasız delikler; merkez ölçüleri teknik föyde |
| Renk seçenekleri | 2700 / 3000 / 4000 / 6500 K |
| Işık akısı (1 kart) | 7507 / 7859 / 8211 / 8211 lm; CCT sırasıyla |
| Verimlilik | 153 / 160 / 168 / 168 lm/W; CCT sırasıyla |
| Hesap temeli | DS522-1, 25°C tipik eğri hesabı; fiziksel modül ölçümü değildir. Optik/sürücü kayıpları hariç. |
| CRI / renk tutarlılığı | 80 / MacAdam Step-3 |
| Hizmet ömrü | L80B10C1 40.000 saat; LMW aile beyanı |
| Sıcaklık | Tc −40…+85 °C / ortam −40…+50 °C; LMW aile beyanı |
