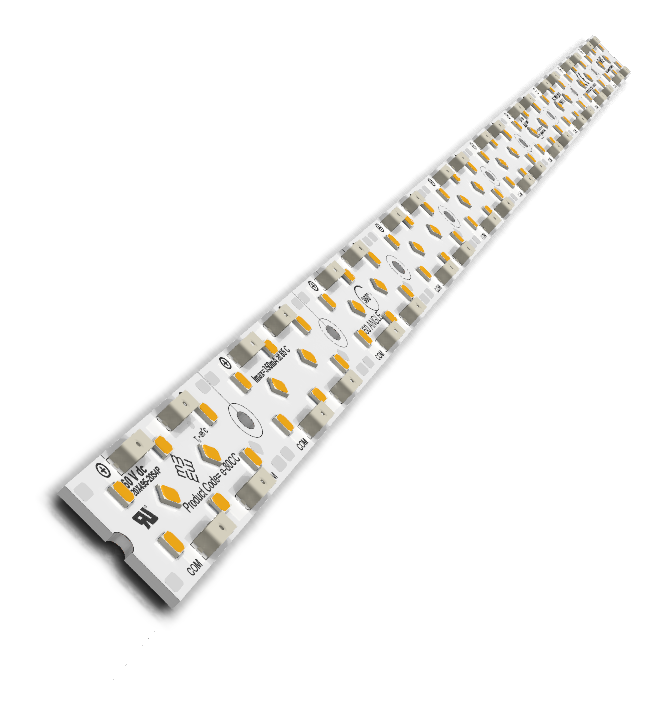

E-80CC — 80 LED, 350 mA Sabit Akım Lineer Modül
80 adet Bridgelux 2835 LED, 350 mA sabit akım, 20 × 494 mm FR-4 PCB. Lineer armatürler için beyaz LED modül.
Türkçe teknik föy| Besleme | 350 mA sabit akım LED sürücüsü |
|---|---|
| Gerilim / güç | 57,46 V / 20,11 W tipik; kart başına |
| LED / devre | 80 × Bridgelux 2835 3AAT · 20 seri × 4 paralel |
| LED akımı | 87,5 mA nominal; eşit akım paylaşımı varsayımı |
| PCB | 20 × 494 × 1,6 mm · FR-4 · beyaz |
| Renk seçenekleri | 2700 / 3000 / 4000 / 6500 K |
| Işık akısı | 3199 / 3349 / 3499 / 3499 lm (CCT sırasıyla) |
| Verimlilik | 159 / 167 / 174 / 174 lm/W (CCT sırasıyla) |
| Hesap temeli | DS522-1 Rev.B, 25 °C tipik LED eğrileri; modül ölçümü değildir. Sıcaklık, optik ve sürücü kayıpları hariç. |
| CRI / renk tutarlılığı | Ra 80 / MacAdam Step-3 |
| Hizmet ömrü | L80B10C1 40.000 saat — LMW beyanı |
| Sıcaklık | Tc −40…+85 °C; ortam −40…+50 °C — LMW beyanı |
| Montaj | 9 tam Ø3,2 mm delik + uçlarda 2 yarım delik; 49,4 mm merkez aralığı |
| Bağlantı | SMD yaylı konnektör / lehimleme padleri; 3D dizgi temsili, sipariş varyantına göre değişebilir. |
