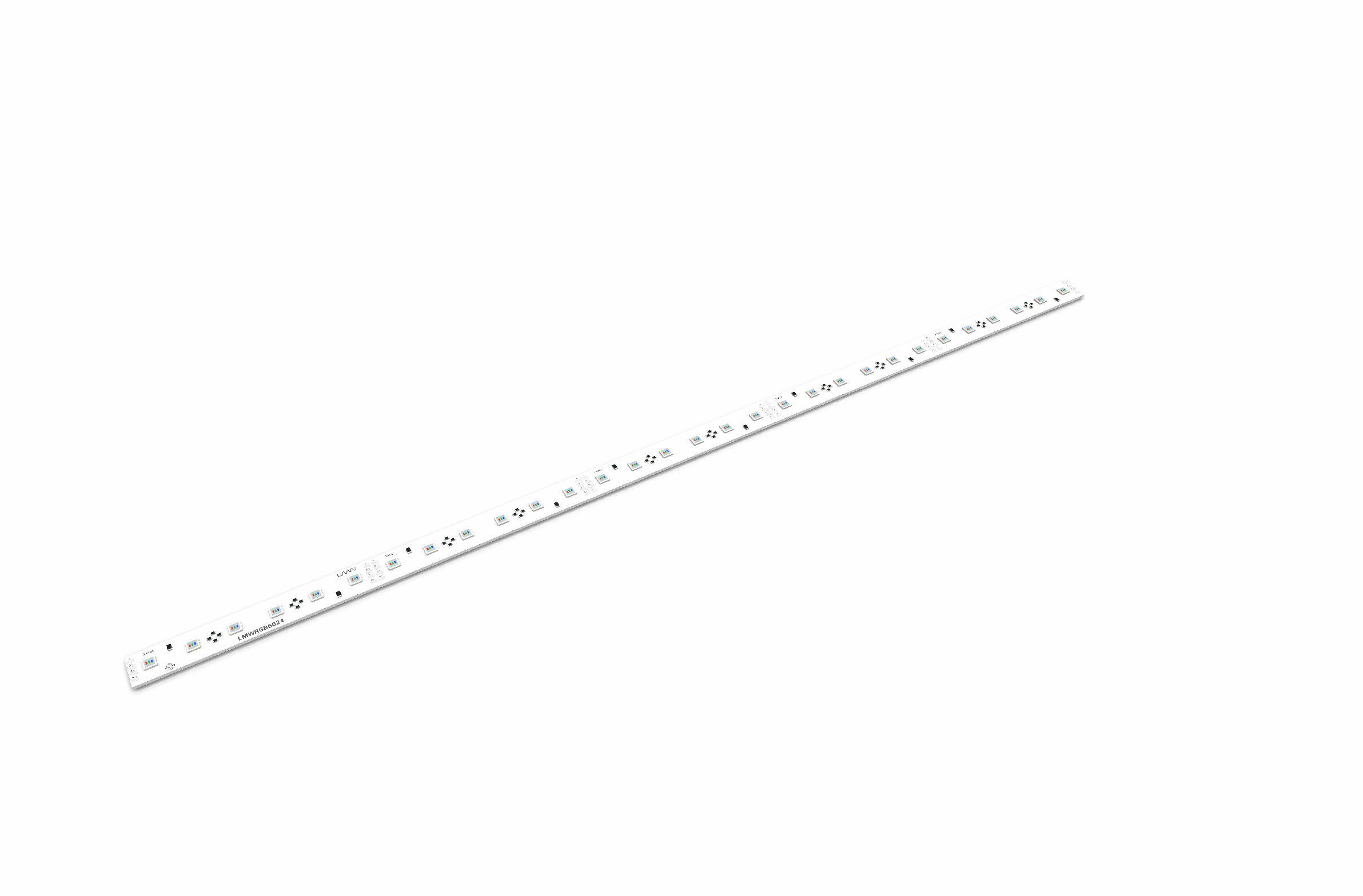

LMWRGB6024 — 24 V RGB Lineer LED Modül
24 V RGB LED modül; 495 × 15,7 mm tek yüz kart, 30 adet 5050 LED, 99 mm kırım aralığı ve yaklaşık 15 W/metre toplam güç.
Türkçe teknik föy| Besleme | 24 V DC, ortak pozitif / RGB PWM kontrolcü |
|---|---|
| Güç | Nominal hesap: 7,35 W/kart, 14,84 W/metre; yaklaşık 5 W/metre/renk |
| Akım | 306 mA/kart toplam; 102 mA/kanal; 20,4 mA/LED/renk |
| LED / devre | 30 × H5050RGB-F(Z1), her renkte 6 seri × 5 paralel bölüm |
| Boyutlar | 495 × 15,7 × 1,6 mm; nominal genişlik 16 mm |
| PCB | Tek yüz; beyaz lehim maskesi |
| Renkler | Kırmızı, yeşil, mavi; RGB karışımı |
| Fotometri | RGB modül lümeni ve lm/W beyan edilmez. CRI ve MacAdam Step beyaz LED ölçütleridir. |
| Hizmet ömrü | 40.000 saat (LMW beyanı) |
| Sıcaklık | Tc −40…+85 °C; ortam −40…+50 °C (LMW beyanı) |
| Bağlantı | Her 99 mm bölümde iki uçta 4+4 pad; + / B− / R− / G− |
| Kırım | 4 iç BOTTOM V-cut; 5 bağımsız 99 mm bölüm |
| Dirençler | Kırmızıda 4, yeşil ve mavide 2 seri direnç/bölüm; toplam 40 akım direnci ve 10 köprü |
| Hesap temeli | 24 V, R için 2 V ve G/B için 3 V nominal Vf; 147 ohm dirençler. Gerçek güç sıcaklık ve toleranslara bağlıdır. 3D gövdeler temsili geometridir. |
